Test de Hermeticidad

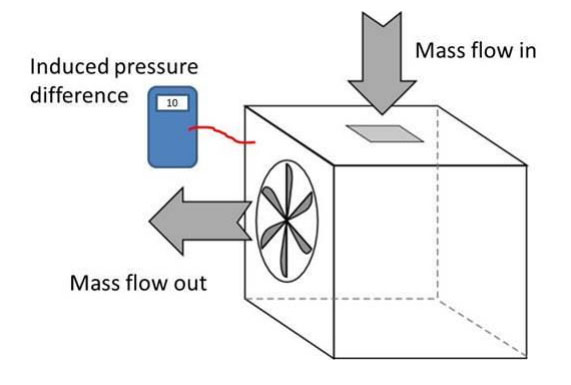

BLOWER DOOR TEST


Las infiltraciones de aire pueden representar entre el 23% y 74% de las perdidas de energía en calefacción, aumentan el riesgo de condensación provocando deterioro en la estructura de la edificación

(Bustamante, W. et al. 2009)


Blower Door Applications Guide
Energy Conservatory


Técnica basada en norma europea EN13289 y Chilena INN NCh 3295/2013


REVELA EL NIVEL DE CALIDAD EN LA CONSTRUCCIÓN Y MARCA LA DIFERENCIA EN UNA EDIFICACIÓN PARA QUE SEA EFICIENTE.

PRÓXIMA EXIGENCIA EN CHILE:
ANTEPROYECTO DE NORMAS ACONDICIONAMIENTO AMBIENTAL EN EDIFICACIONES
NTM 011/3 2014 CALIDAD AIRE INTERIOR.

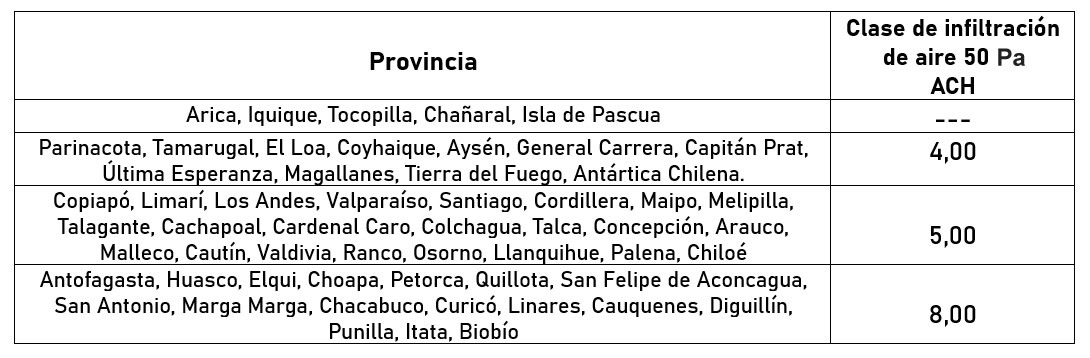

Clase de infiltración de aire máxima permitida para la envolvente térmica de las edificaciones de uso residencial, educación y salud, exluyendo de ésta los complejos de puerta y ventana.



Procedimiento


Condiciones climáticas

Por principio, las condiciones climáticas apropiadas son condicionantes para una medición significativa. Ideales para ello son pequeñas diferencias entre las temperaturas interiores y exteriores y bajas velocidades de viento meteorológico.

Preparación del casco envolvente de la medición en la edificación:

Se cierran todas las aperturas externas de la edificación a verificar.
La parte de la edificación a verificar se organiza de tal forma que se comporte como una zona desde el punto de vista de la ventilación, quiere decir que, p.ej., se abran todas las puertas interiores. Las diferencias de presiones interiores durante la medición deberán ser menores del 10% de la presión relativa natural interior- exterior.

Preparación del equipo de calefacción, ventilación y climatización.

Los equipos generadores de calor dependientes del aire interior se desactivan y aseguran en su caso y, siempre que exista interconexión de aire interior.

Verificación anticipada de búsqueda de fugas:

Se inicia la búsqueda de fugas: para la búsqueda efectiva de fugas son aptos los siguientes recursos:
- Termografía
- Anemómetro
- Tubitos de humo
- Lápiz de humo

Entrega de Resultados


V50: Flujo de aire para crear diferencia de presión de 50 Pa.

n50: Tasa de renovación de aire ACH

w50: m3/h /m2 de suelo

q50: m3/h /m2 de envolvente

EqLA @ 10Pa: cm2/m2 Area de envolvente Canadian National Research Council

LBL ELA @ 4Pa: cm2/m2 Area de envolvente
Laboratorio Lawrence Berkeley (LBL)

Búsqueda de Infiltraciones

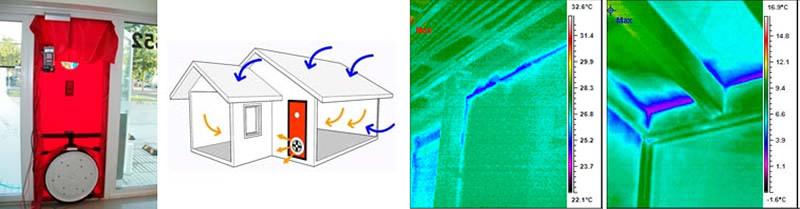

Búsqueda de infiltraciones con cámara termográfica.




Resultados de algunos Test realizados.

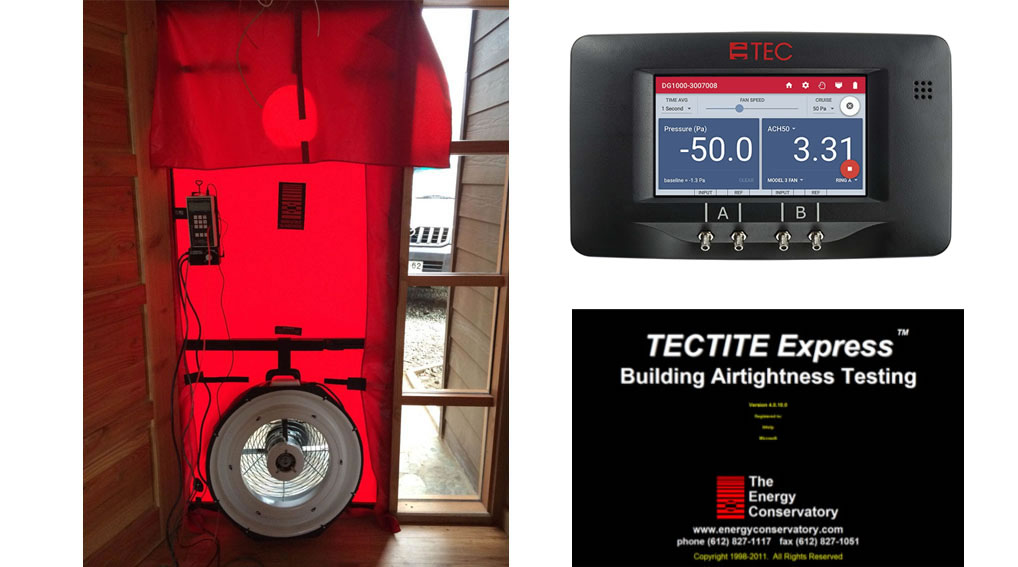

Minneapolis Blower Door Test y Software de Análisis






www.energyconservatory.com
